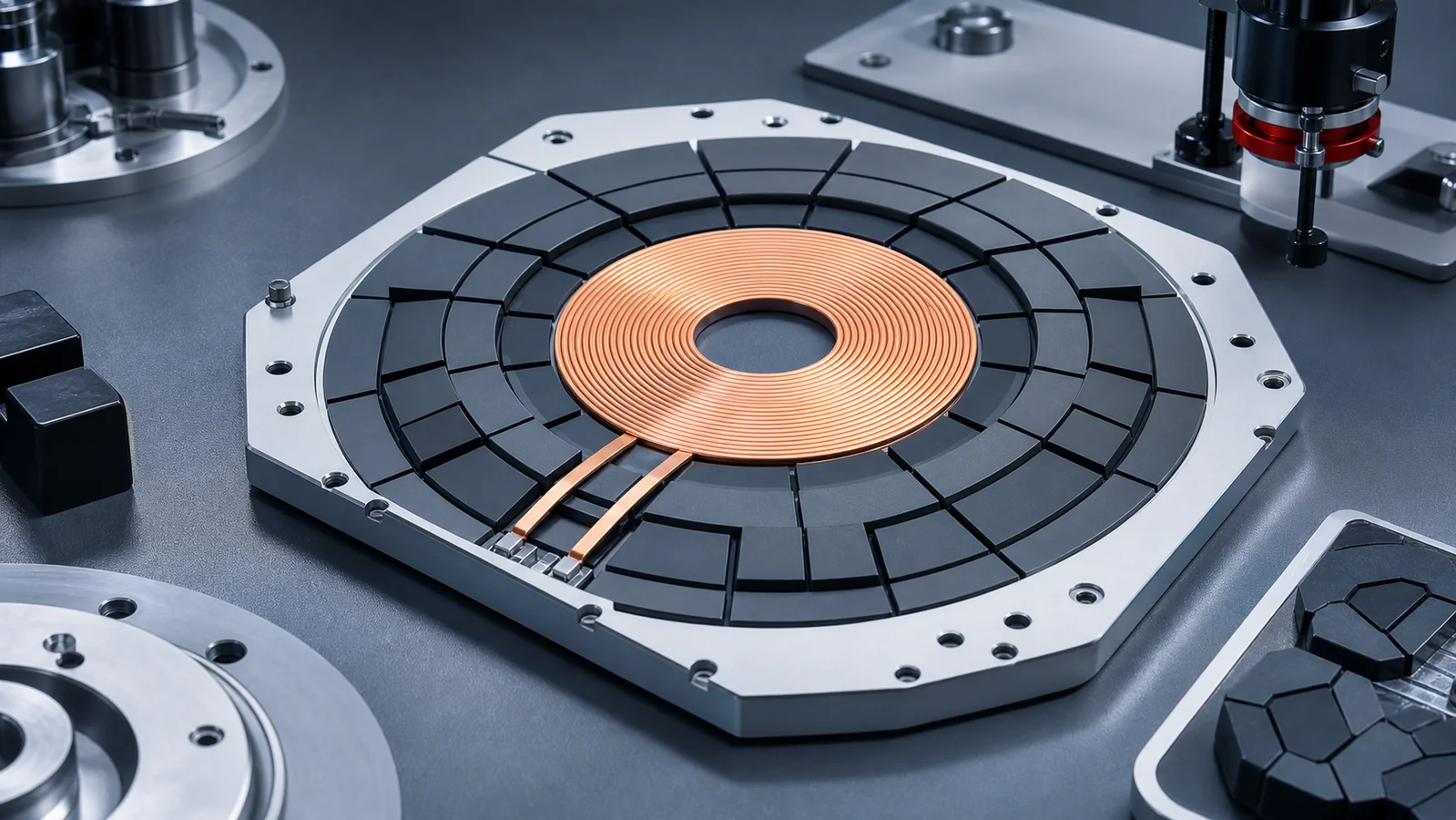

无线充电磁芯轻量化：变厚度铁氧体结构如何减少损耗与材料

介绍变厚度铁氧体磁片在无线充电系统中降低损耗、体积和材料用量的设计思路。

无线充电接收端通常使用大面积铁氧体磁片引导磁通，但统一厚度并不一定对应最优磁通分布。橡树岭国家实验室提出的拓扑映射思路，根据磁通密度连续调整铁氧体厚度，以减少磁芯体积和损耗，同时改善互感性能。 从均匀铺料转向按需分配 磁通集中区域需要更大的截面积，而低磁通区域可以减薄。变厚度或分区厚度设计能够把材料放在更有效的位置，但同时会增加模具、装配、平整度和公差控制的复杂度。 量产需要关注什么 工程验证应覆盖磁片接缝处的局部磁通集中、胶层厚度、机械冲击、热循环和碎裂风险。对于分块方案，磁片尺寸一致性与装配间隙控制同样会影响整机性能离散。 资料来源： ORNL ATOM magnetic-core design method
